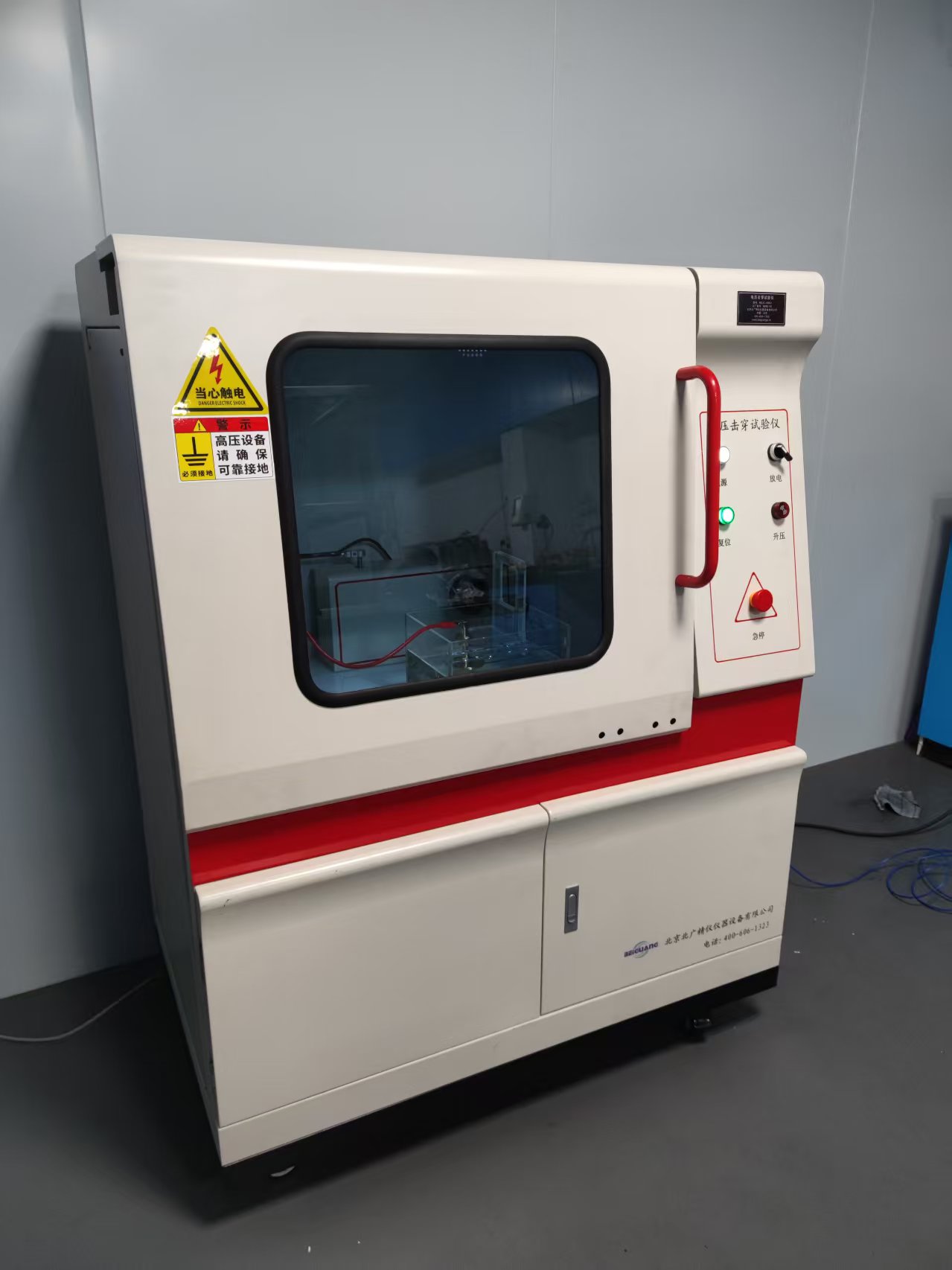

GB/T3333電纜紙工頻擊穿電壓試驗儀 GB1408-2006 GB/T1695-2005 GB/T3333 HG/T3330 /GB12656 /ASTM D149 . GB1408-2006 絕緣材料電氣強度試驗 GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗 GB/T3333 電纜紙工頻電壓擊穿試驗 HG/T 3330絕緣漆漆膜擊穿強度測定 GB12656 電容器紙工頻電壓擊穿試驗 ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度試驗 電壓擊穿試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。 可實時動態繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，修改，打 GB/T3333電纜紙工頻擊穿電壓試驗儀安全保護功能： 絕緣材料擊穿強度試驗機的安全保護功能通過硬件防護、軟件管理和操作流程設計實現多層次安全保障，具體可分為以下四類： 一、GB/T3333電纜紙工頻擊穿電壓試驗儀硬件保護機制 基礎電氣保護 過流保護：防止電流超過設備承載能力45 漏電保護：監測設備漏電風險并自動斷電45 短路保護：檢測異常短路后終止試驗46 失壓保護：電壓異常波動時自動切斷電源46 超壓保護：限制電壓超過預設閾值8 放電安全設計 直流試驗后自動報警提示放電，防止電極殘留電荷引發觸電風險56 配備手動放電棒，支持斷電后緊急放電操作5 二、安全操作設計 物理防護裝置 試驗箱門安全開關：開門時自動切斷高壓電源8 獨立保護地線：減少擊穿時電磁干擾，避免控制系統失效56 權限與數據管理 操作口令驗證：限制非授權人員使用設備3 試驗數據加密存儲：防止數據篡改或丟失3 三、實時監測與預警 動態監測系統 實時顯示試驗曲線，支持多組數據疊加對比23 泄漏電流監測：判斷絕緣材料是否存在缺陷7 異常響應機制軟件誤操作保護：攔截不符合規范的操作指令8 四、標準化流程保障 試驗數據可導出為Excel或Word格式，支持標準化報告生成23 支持自定義升壓速率（0.1-3.0kV/s）和升壓模式（勻速/階梯/耐壓）4電壓擊穿試驗儀整機組成： 1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。 2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。 3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。 4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。 5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。 零電壓復位保護 試驗電壓連續可調： 0--50KV。 淘汰老軟件的頻繁死機 精度差 危險性高升級新軟件 帶自檢功能 和預警提示功能 更增加電流電壓雙向判斷支持無線安全控制！ 支持軟件共享不同電腦藍牙異地操作要求。 同時測得工頻交流電壓與直流電壓的擊穿強度和耐壓強度的測試 可設定梯度耐壓的試驗 使梯度時間自由調整。 主要適用于固體絕緣材料，液體絕緣材料的擊穿強度。 耐壓式樣：固體；液體。 重量：120kg 升壓速率：0.1KV/s-5kv/s 可調 支持人機分離異地操作 開闖國內控制機器新篇章 （無線藍牙控制 ） 耐壓時間：0-7H保持相對電壓 （軟件設定）
電器容量：3KVA 可選擇出具GJ一級計量單位校準證書或出具客戶指定計量單位的證書 升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓 外形尺寸：1000*1360*600mm 技術要求： 使用條件：環境溫度：（23±2）℃ 環境濕度：（50±5）%\ 檢測方式：自動巡航檢測 電流可采集到mA級 并且實現實時采集。 儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。） 人員管理：可添加多人同時使用此軟件 不同人員設定不同密碼 交叉使用互不干擾 （如一人使用可刪除設定密碼 直接進入軟件） （備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率） 安全保護： 西門子cpuZY單元處理器是目前采集精度Z高Z穩定的采集系統 產品優勢： 通訊方式：采用全國Z間端技術無線藍牙控制，支持 232/USB/亞太區域網絡端口 雙向電壓電流干擾抑制技術 交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗 輸入電壓： 交流 220 V 參數管理：高壓保護可選、 耐壓時間可選、 梯度步進可選 、漏電流和過壓可選、靈敏的漏電壓可選、漏電可選 、升壓速度可自由設定（0-5kv 無極環入）試驗結果可選 異地操作選定 、人機分離選定等 此設備軟件外觀由專業的美工設計： 結果調取：試驗結果保存調取 、人員選定調去 、試驗結果可根據客戶要求操作整理 、支持5次以上彩線對比、自動整取添加試驗數據。 控制方式：無線藍牙控制 試驗短路保護
安全試驗門保護 電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%） 本機具有完善的安全防護措施： 本實驗儀電路保護控制：跳閘后電壓自動回零 帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽） 試驗介質：空氣， 輸出電壓： 交流 0--50KV ; 直流 0—50kv 高壓分級：0—50KV，（全程可調） 電壓試驗精度：≦1% 試驗軟件簡介： 可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印，修改試驗數據。并且提取試驗數據分色對比。人性化明顯 機箱材質：整體噴塑 試驗方式： 安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。 獨立接地保護 無線藍牙控制擺脫距離困擾人機分離使用更加方便。 試驗漏電保護 軟件誤操作保護 超壓保護 直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗 本儀器由pc控制，通過我公司自主研發的全新智能數字精密嵌入式西門子ZY單元cpu系統與上位機軟件控制兩部分來完成，通過pc USB 串口獲得數據傳送數據Z高可高達 3M/S是RS232串口無法比擬的 讓上位機與下位機通訊無延遲使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據，電流實時采集。 電源：220v±10%的單相交流電壓和50Hz±1%的頻率 擊穿判斷方式：高電壓判斷、漏電流判斷。 試驗過流保護
|
